單級旋片式真空泵也叫做XD型旋片式真空泵,。
XD型旋片式真空泵均為單級油封式旋片真空泵,，是獲得真空的基本設備,。
XD型旋片式真空泵吸氣口安裝有金屬絲網的粗過濾器,。能防止固體的外來塵粒吸入泵腔,。油分離器內安裝有高效油氣分離效果的排氣過渡器。停泵時,，內置于吸氣口的吸氣閥使泵與被抽系統隔離,，防止真空泵油返入被抽系統。泵由空氣冷卻,。XD型旋片式真空泵所有的泵均由直聯的電動機通過彈性聯軸器驅動,。
單級旋片式真空泵最低壓力是多大？為什么單級旋片式真空泵極限壓力只能到1.3,？
單級旋片式真空泵一般極限壓力只能達到1.3Pa(個別可達0.1Pa),，為什么極限壓力不能再低呢？
主要由于：
(1)單級旋片式真空泵的結構上存在有害空間(見圖1),，該空間中的氣體是無法排除的,。當旋片轉過排氣口后，這一部分氣體又被壓縮,，經過轉子與泵腔間的縫隙又回到吸氣空間,，所以每次總有些氣體排不盡。

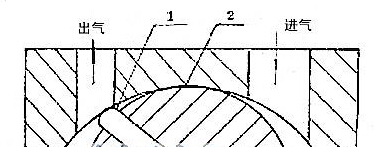

1,、有害空間2,、上切點A
圖：單級旋片式真空泵結構的有害空間
(2)由于在單級旋片式真空泵工作時，泵腔的吸氣空間與排氣空間存在著一定的壓力差,。當排氣空間的氣體被壓縮得很小時,，它的壓力很高，會通過各種可能的途徑突破到吸氣空間去,，使泵真空度下降,。
(3)泵油在泵體內循環流動過程中會溶解進大量氣體和蒸氣。在吸氣側,，因?yàn)閴毫^低,，溶解的氣體又會跑出來，使泵的真空度不易提高,。
