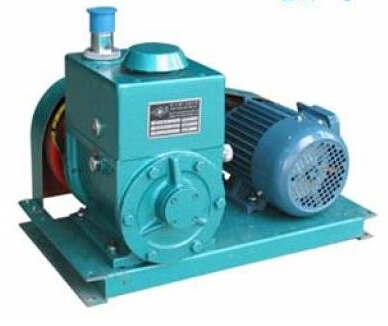

無油旋片式真空泵由泵體,、轉子,、旋轉葉片、端蓋,、彈簧等組成,。在旋片真空泵腔偏心安裝轉子、轉子外圓與泵腔表面的切線（很小的間隙）,，轉子槽用彈簧帶雙旋轉葉片,。當旋轉時，離心力與彈簧之間的張力使旋轉葉片與泵腔內壁接觸,，轉子旋轉帶動旋轉板沿旋轉葉片真空泵內壁滑動,。雙旋轉葉片轉子與泵腔和雙端蓋包圍的新月形空間分為一個,、乙、丙三個部分,，當轉子按箭頭方向旋轉時,，與吸氣口連通的空間體積正逐漸增大，是在呼吸過程中,。與排氣口連通的空間的體積逐漸減小,，在排氣過程中。在中間的空間,，乙量逐漸減少,，這是在壓縮過程中。由于空間的體積逐漸增大（即膨脹）,，氣體壓力減小,，旋轉葉片真空泵入口的外部氣體壓力大于空間中的壓力，因此氣體被吸入,。當空間和吸入口是孤立的,，即，在空間的位置,，氣體開始被壓縮,，體積逐漸減少，并結束的排氣口,。當壓縮氣體超過排氣壓力時,，排氣閥被壓縮氣體推開，而氣體通過燃料罐中的油層排出到大氣中,。連續運轉的旋片真空泵實現連續抽運的目的,。如果排出的氣體通過氣道而轉入另一級（低真空級），由低真空級抽走,，再經低真空級壓縮后排至大氣中,，即組成了雙級旋片真空泵。這時總的壓縮比由兩級來負擔,，因而提高了極限真空度,。
